今日は一日中、R型の煙感知器と定温感知器の取り付け作業でした。
最初は“R型”“移報接点”など専門用語すらわからず、何をどうすればいいのか不安だらけでしたが、作業を重ねていくうちに少しずつ理解できてきました。
この記事は、弱電・消防設備の現場に入って間もない自分と同じ新人さん向けに、実際の取り付け作業で学んだことをまとめたものです。
■ R型感知器とは？
R型感知器とは、アドレス（番号）を設定して「どの感知器が発報したか」を受信機で正確に判別できる感知器のことです。
建物全体の火災監視に使われるタイプで、配線や設定にルールがあります。
■ 感知器の「移報接点」の意味
感知器についている「移報接点」と書かれた端子は、表示灯を光らせるための副接点のことです。
受信機の内部にある“建物全体を連動させる移報接点”とは用途が違うので、ここは混同しないように注意します。
■ 感知器の取り付けで難しかったポイント

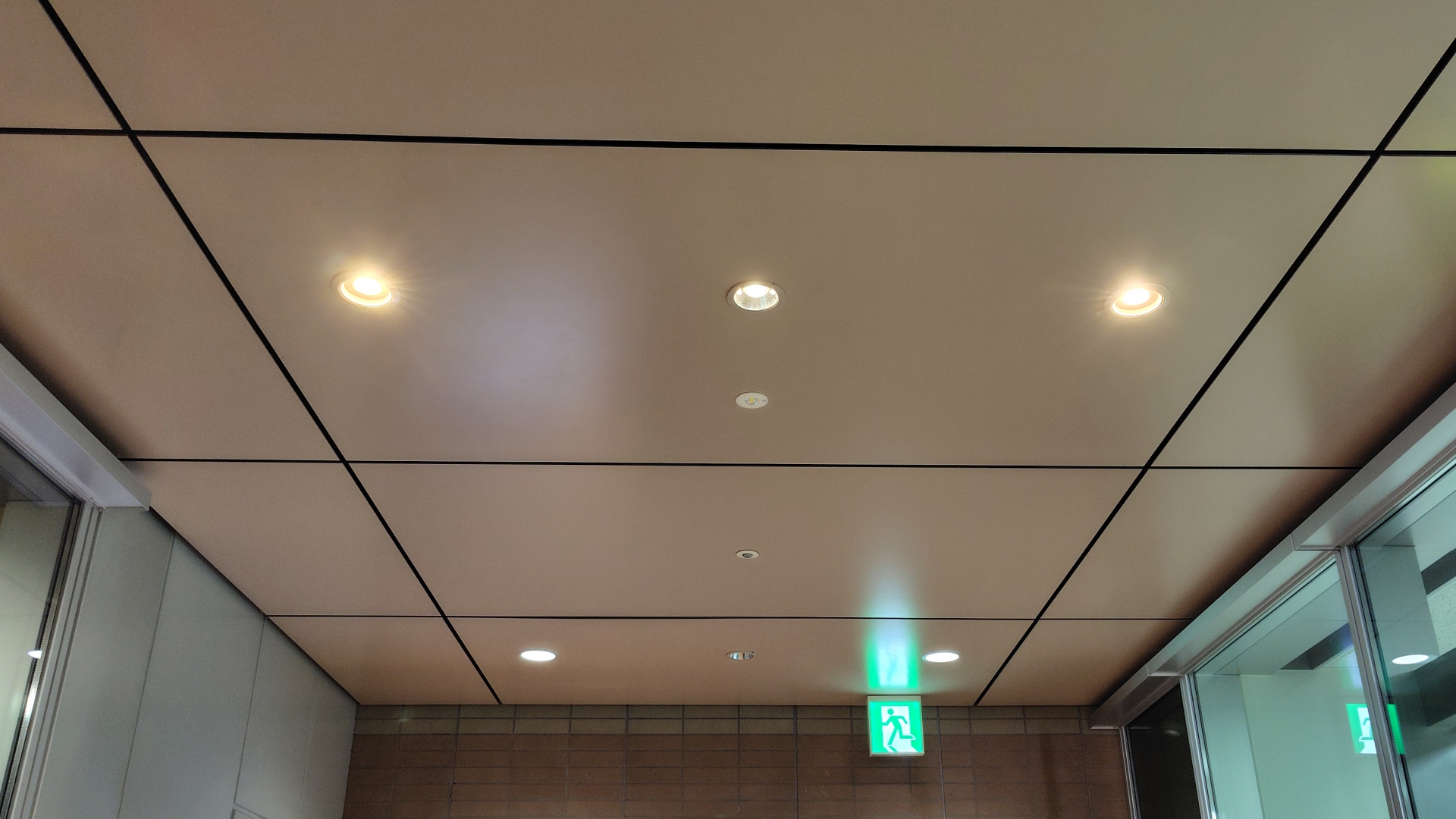

● ダウンライトやスピーカーとの位置決め
ダウンライトやスピーカーの開口は微調整ができませんが、感知器は多少動かせるため、全体のバランスを見て位置を決める必要があります。
クロス（壁紙）が貼られている場合は、開口に合わせて十字に切り込みを入れ、慎重に剥がします。クロスは破れやすいので、カッターを丁寧に入れるのがポイントです。
● R型感知器の配線
R型はパラ配線（LとC）なので、
- L → プラス
- C → マイナス
につなげばOKです。
表示灯用の移報接点も、指定の端子に接続するだけで大丈夫でした。
作業の中で一番大事なのは、芯線が見えていないかのチェック。
少しでもむき出しになっていると短絡の原因になるため、ここは必ず確認します。
■ R型定温感知器の取り付け（CEケーブルは大変）
R型の定温感知器は耐熱ケーブル（CE）を使用するため、ケーブルが太くて天井内に収納するのがかなり大変でした。
絶縁テープは太さが偏らないように、まっすぐ丁寧に巻くのがコツです。
一部が太いと天井に入れづらくなるため、仕上がりに気を使いました。
■ 今回の配線構成（備忘録）
ケーブル側（2本）
- 赤・赤
- クリ・クリ
- 青・青
- 黄・黄
定温のリード線
- 橙・橙
- 黄・黄
- 灰・灰
ジョイントイメージ：
赤赤 → 橙
クリクリ → 黄
青青 → 灰
黄黄 → 灰
（残りの橙・黄はCEへ）
現場によって色の組み合わせは異なることがあるので、必ず図面と現場状況を確認しながら進める必要があります。
■ 今日の学び
- R型はアドレス設定で発報場所がわかる
- 感知器の「移報接点」は表示灯用の副接点
- クロス処理は丁寧に
- CEケーブルは扱いが難しい
- 芯線チェックは必ず行う
少しずつですが現場の作業に慣れてきた実感があります。
次の現場でも、今日よりスムーズにできるように頑張ります。
